智能變電站以太網通信解決方案
- 來源：
- 發布時間：2020-04-27 15:02
詳情
數字化變電站/智能變電站是由智能化一次設備（電子式互感器、智能化開關等）和網絡化二次設備分層（過程層、間隔層、站控層）構建，建立在IEC61850標準和通信規范基礎上，能夠實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。從變電站自動化發展進程看是介于61850變電站和智能化變電站之間的一種過渡型變電站方式。
可靠的和智能的通信網絡是變電站在為大面積地區傳輸和配送電力時成功的關鍵因素,由于變電站的特殊環境和自動化系統的要求，變電站自動化系統內的通信網絡必須具備快速的實時響應能力，極高的可靠性，優良的電磁兼容性能以及很高的安全性。
系統需求：
l 滿足IEC61850建模，可以通過IEC61850協議對交換機進行監控
l 滿足SV數據幀的交換延時累加功能，不依賴外部時鐘的同步，可以實現網采網跳功能；
l 滿足IEEE 1588v2協議的高精度時鐘,為整站系統提供高精度的授時服務
l 滿足變電站需要的EMC及高低溫要求，網絡系統零丟包，符合A類標準
選擇設備：
此方案為采用奧通智能公司的OtCom3028系列交換機。

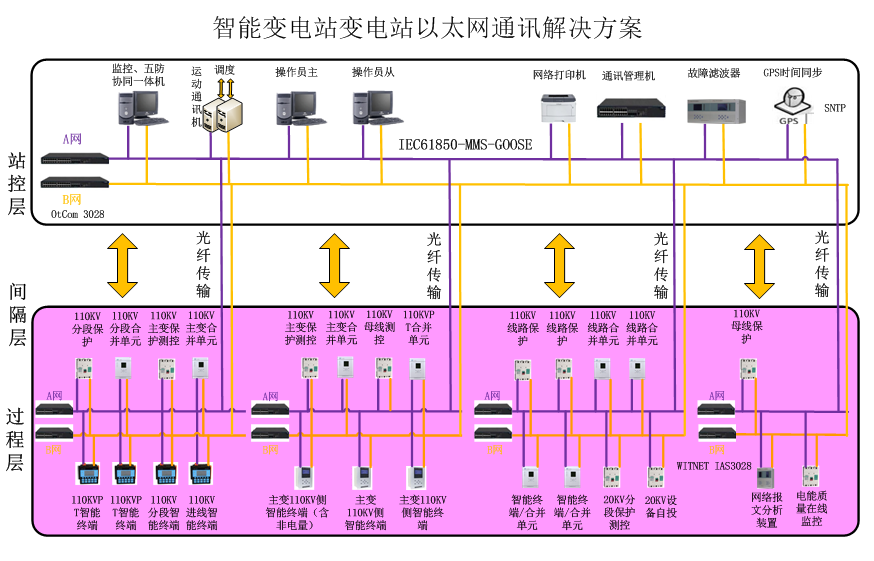

方案拓撲
方案優勢
l 網絡結構清晰，業務接口豐富，滿足多業務接入；
l 具備MS帶外管理接口，管理與業務物理隔離
l 具備LLDP功能，可通過本地網絡中發送LLDPDU（Link Layer Discovery Protocol Data Unit）來通告其他設備自身的狀態，使網絡中設備互相發現并通告狀態、交互信息等。
l 具備SNMPv1/v2/v3協議，可將設備本身狀態上報到主站管理軟件中。
l 符合IEC61850建模管理, 可以通過IEC61850協議對交換機進行監控
l 支持端口MAC地址綁定，IP訪問控制，IEEE802.1X，密碼管理、ACL控制，支持RADIUS Server功能、基于SSL/SSH網絡安全性協議，
l 支持GOOSE、SMV報文的延時累加技術, 有效解決了智能變電站過程層網絡過分依賴對時網絡對時問題
l 支持FTP/TFTP升級，支持日志記錄，支持配置文件下載與上傳
l 寬溫設計，機箱表面自散熱技術，運行溫度可達-40~85℃。
l 防塵設計，支持IP40防護等級，有效的減少了灰塵的入侵。
l EMC四級電磁兼容設計，可滿足電力專有的運行環境。
